ジューテンダーレンタル

コンクリート充填検知システム ジューテンダー CIFD-3
新技術情報提供システム「NETIS」登録商品 KT-090011V 新技術情報提供システム「NETIS」

pdf取扱説明書   pdf取扱説明書補追版(トンネル用)

コンクリート充填検知システム ジューテンダーとは
コンクリート充填検知システム ジューテンダーは、誰もが簡単確実にコンクリート充填確認ができるシステムです。ジューテンダーの操作は簡単で、振動デバイスを充填確認したい場所に設置し、計測ボタンを押すだけ。リアルタイムに充填確認がおこなえます。
トンネル現場、橋梁工事などコンクリートの充填確認する現場では、多く採用されています。シンプルなシステムですので、当社では納入説明をすることがありません。

ジューテンダー

ジューテンダーレンタルのご注文はこちらから

ここがポイント
  1. コンクリートの充填確認がリアルタイムに検知できます。
  2. 振動デバイス設置位置の充填状況を確実に把握できます。
    空気(赤)、不完全な状態、水など(黄)、コンクリート(緑)
  3. システム構成は、本体、ターミナルボックス(端子台)、振動デバイスのみ 。
  4. コンクリート充填データは、パソコンに出力可能。エクセル形式で保存できます。
  5. 振動デバイスは、小型、薄型なので狭い隙間検知可能です。
  6. 一度に16か所まで同時に計測可能です。
提案のポイント!
  • 今までコンクリート充填確認できなかった狭い場所でリアルタイムに充填検知が出来ます。
  • 熱電対による温度計測と表面状態の目視確認から解放され、充填状態及び打ち上がり時間を把握しビジュアル化できます。
  • コンクリート充填データをパソコンに転送することにより、充填管理をデータ化できます。
  • 空気、水、コンクリートを色にて充填状況が分かり、コンクリート品質を確保します。
  • ジューテンダーはNETIS登録されており、実績があるV登録評価点が見込めます。
    KT-090011V

ジューテンダーレンタルのご注文はこちらから

現場用途
  • 目視が困難な箇所へ打設されたコンクリートの充填確認。
  • 鉄筋や鋼材が過密に設置された構造物に打設されたコンクリートの充填確認。
  • 高流動コンクリートの流動状況確認(充填時間の確認)。
  • CFTダイヤフラム下面やプレカラム等へのコンクリートの充填確認。
  • 高密度配筋や目視が困難な箇所の充填状況の確認。
  • トンネル裏込めでのエアーモルタルの充填管理。

コンクリート施工品質の管理、向上に威力を発揮できます。

ジューテンダーレンタルのご注文はこちらから

ジューテンダー本体

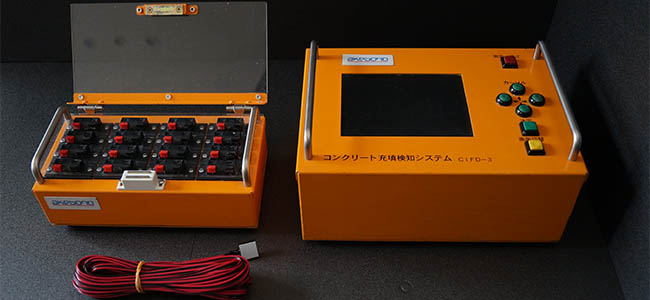

ジューテンダーは本体、ターミナルボックス(端子台)、振動デバイスの3つの構成のみです。

写真1

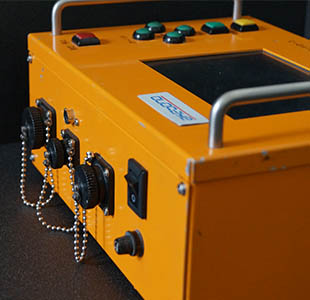

本体

サイズ 300W×220D×85H(mm)

写真2

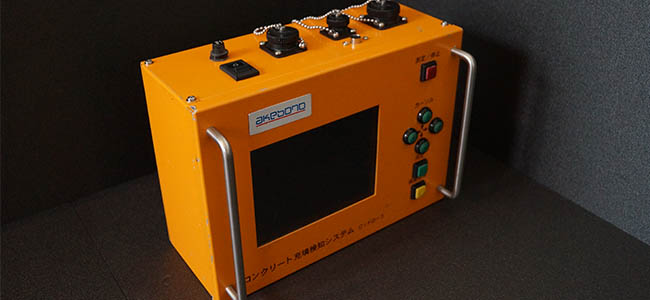

本体モニター
写真3
写真4

振動デバイスの感知により

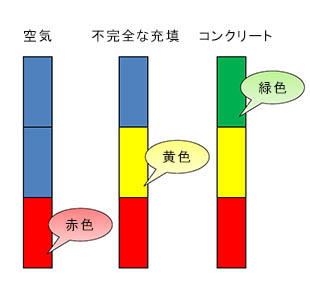

空気、水(不完全な充填)、コンクリートと色分けしてモニター表示します。

充填計測データ

マイクロソフトエクセルに時系列データとして保存できます。

写真5

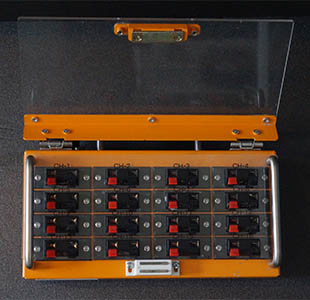

ターミナルボックス

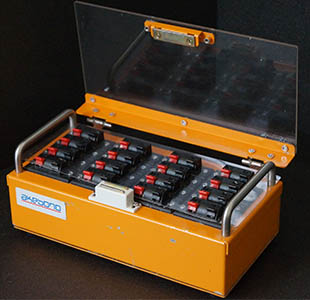

  • サイズ 240W×120D×60H
  • 振動デバイス取付用の端子台です 。
  • 最大16本の振動デバイスを接続できます。
  • 振動デバイスは赤と黒の2芯のみ(スピカ―と同じ)で簡単に接続できます。
写真6
写真7
振動デバイス

サイズ 17×17(mm)厚さ5mmの小型です。

写真8

振動デバイスケーブルは5Mと20Mの2種類あります。

オプション
延長ケーブルで最大50mまで延長可能です。


写真9
写真10

ジューテンダーレンタルのご注文はこちらから

振動デバイス取付
写真11
写真12
適用条件

・センサ耐圧(破壊限界):0.3MPa(水圧)以下
・使用温度範囲:0〜40℃、使用湿度範囲:5〜85%(結露が無いこと)

現場条件

・ジューテンダーはAC100Vの電源が必要。
・ジューテンダー本体、ターミナルボックスの設置場所があること。

試用・使用実績例
  充填検知箇所 充填管理目的 検知箇所風景
ゼネコン RCマンションの壁、梁 窓枠下のジャンカ RCマンションの壁、梁
ゼネコン RCビルの柱、フーチン 過密配筋の充填 RCビルの柱、フーチン
PCメーカー 橋梁ストラット 新設計の橋梁ストラットの施工管理 橋梁ストラット
ゼネコン CFT CFTの天端部の充填確認 CFT
ゼネコン 覆工トンネル 覆工シートのコンクリート充填 覆工トンネル
マリコンA社 ケーソン パンチ部の充填管理 ケーソン
マリコンA社 桟橋 桟橋の天端部の充填管理 桟橋
ゼネコン ベースプレート ベースプレート下部のモルタル充填管理 ベースプレート
ジューテンダーのよくある質問はこちら
